29 从 RocketMQ 学 Netty 网络编程技巧

从整个类体系看网络设计

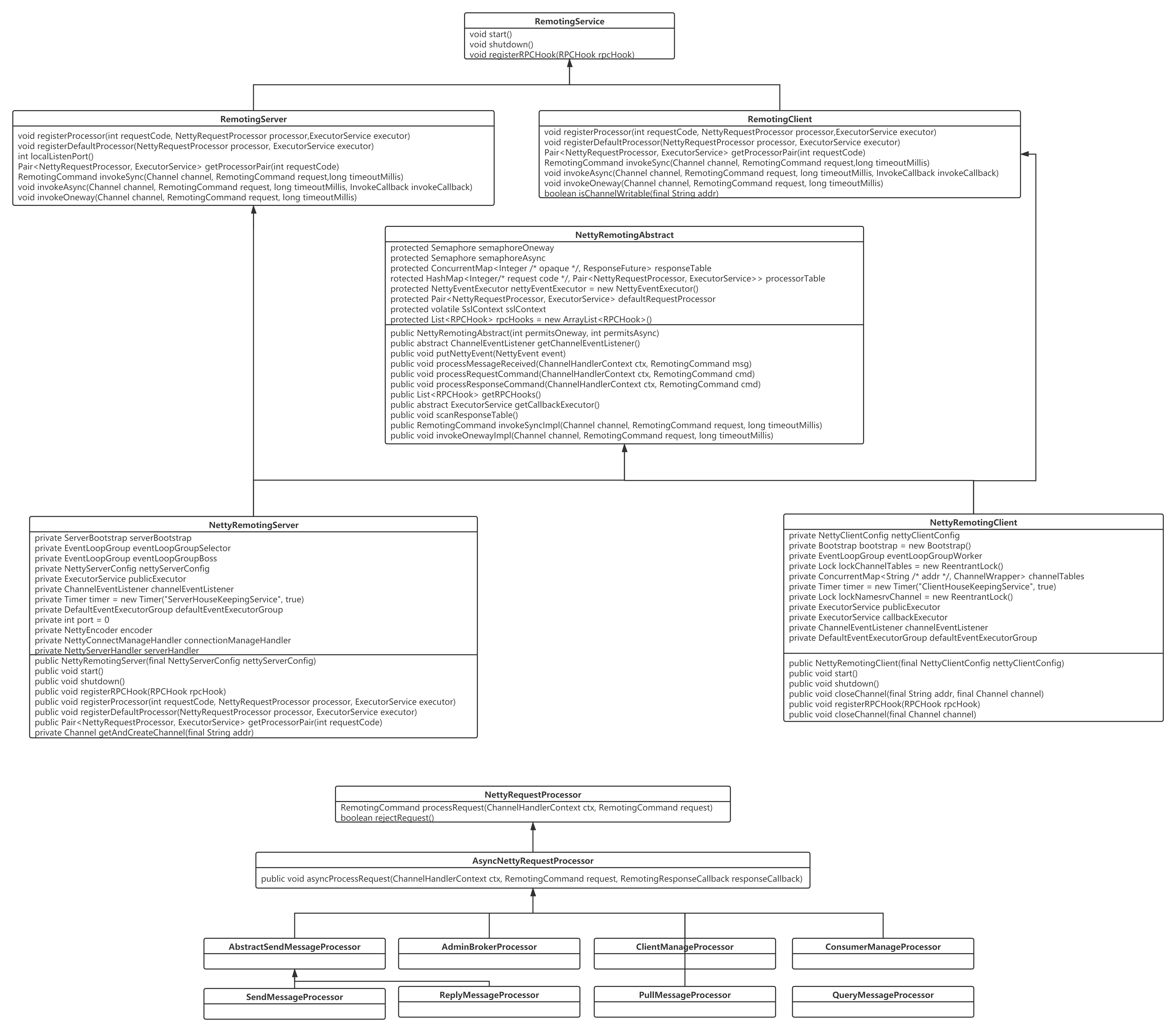

RocketMQ 关于网络方面核心类图如下所示：

接下来先一一介绍各个类的主要职责。

RemotingService

RPC 远程服务基础类。主要定义所有的远程服务类的基础方法：

void start()：启动远程服务。
void shutdown()：关闭。
void registerRPCHook(RPCHook rpcHook)：注册 RPC 钩子函数，有利于在执行网络操作的前后执行定制化逻辑。

RemotingServer/RemotingClient

远程服务器/客户端基础接口，两者中的方法基本类似，故这里重点介绍一下 RemotingServer，定位 RPC 远程操作的相关“业务方法”。

void registerProcessor(int requestCode, NettyRequestProcessor processor,ExecutorService executor)

注册命令处理器，这里是 RocketMQ Netty 网络设计的核心亮点，RocketMQ 会按照业务逻辑进行拆分，例如消息发送、消息拉取等每一个网络操作会定义一个请求编码（requestCode），然后每一个类型对应一个业务处理器 NettyRequestProcessor，并可以按照不同的 requestCode 定义不同的线程池，实现不同请求的线程池隔离。其参数说明如下。

int requestCode

命令编码，rocketmq 中所有的请求命令在 RequestCode 中定义。

NettyRequestProcessor processor

RocketMQ 请求业务处理器，例如消息发送的处理器为 SendMessageProcessor，PullMessageProcessor 为消息拉取的业务处理器。

ExecutorService executor

线程池，NettyRequestProcessor 具体业务逻辑在该线程池中执行。

Pair<NettyRequestProcessor, ExecutorService> getProcessorPair(int requestCode)

根据请求编码获取对应的请求业务处理器与线程池。

RemotingCommand invokeSync(Channel channel, RemotingCommand request,long timeoutMillis)

同步请求调用，参数说如下：

Channel channel：Netty 网络通道。
RemotingCommand request：RPC 请求消息体，即每一个请求都会封装成该对象。
long timeoutMillis：超时时间。

void invokeAsync(Channel channel, RemotingCommand request, long timeoutMillis, InvokeCallback invokeCallback)

异步请求调用。

void invokeOneway(Channel channel, RemotingCommand request, long timeoutMillis)

Oneway 请求调用。

NettyRemotingAbstract

Netty 远程服务抽象实现类，定义网络远程调用、请求，响应等处理逻辑，其核心方法与核心方法的设计理念如下。

NettyRemotingAbstract 核心属性：

Semaphore semaphoreOneway：控制 oneway 发送方式的并发度的信号量，默认为 65535 个许可。
Semaphore semaphoreAsync：控制异步发送方式的并发度的信号量，默认为 65535 个许可。
ConcurrentMap<Integer /* opaque */, ResponseFuture> responseTable：当前正在等待对端返回的请求处理表，其中 opaque 表示请求的编号，全局唯一，通常采用原子递增，通常套路是客户端向对端发送网络请求时，通常会采取单一长连接，故发送请求后会向调用端立即返回 ResponseFuture，同时会将请求放入到该映射表中，然后收到客户端响应时（客户端响应会包含请求 code），然后从该映射表中获取对应的 ResponseFutre，然后通知调用端的返回结果，这里是Future 模式在网络编程中的经典运用。
```
HashMap<Integer/* request code */, Pair<NettyRequestProcessor, ExecutorService>> processorTable
```
：注册的请求处理命令。RocketMQ 的设计中采用了不同请求命令支持不同的线程池，即实现业务线程池的隔离。
- Pair<NettyRequestProcessor, ExecutorService> defaultRequestProcessor：默认命令处理线程池。
- List<RPCHook> rpcHooks：注册的 RPC 钩子函数列表。

NettyRemotingClient

基于 Netty 网络编程客户端，实现 RemotingClient 接口并继承 NettyRemotingAbstract。

其核心属性说明如下：

NettyClientConfig nettyClientConfig：与网络相关的配置项。
Bootstrap bootstrap：Netty 客户端启动帮助类。
EventLoopGroup eventLoopGroupWorker：Netty 客户端 Work 线程组，俗称 IO 线程。
ConcurrentMap<String /* addr */, ChannelWrapper> channelTables：当前客户端已创建的连接（网络通道、Netty Cannel），每一个地址一条长连接。
ExecutorService publicExecutor：默认任务线程池。
ExecutorService callbackExecutor：回掉类请求执行线程池。
DefaultEventExecutorGroup defaultEventExecutorGroup：Netty ChannelHandler 线程执行组，即 Netty ChannelHandler 在这些线程中执行。

NettyRemotingServer

基于 Netty 网络编程服务端。

其核心属性如下所示：

ServerBootstrap serverBootstrap：Netty Server 端启动帮助类。
EventLoopGroup eventLoopGroupSelector：Netty Server Work 线程组，即主从多 Reactor 中的从 Reactor，主要负责读写事件的处理。
EventLoopGroup eventLoopGroupBoss：Netty Boss 线程组,即主从 Reactor 线程模型中的主 Reactor，主要负责 OP_ACCEPT 事件（创建连接）。
NettyServerConfig nettyServerConfig：Netty 服务端配置。
Timer timer = new Timer("ServerHouseKeepingService", true)：定时扫描器，对 NettyRemotingAbstract 中的 responseTable 进行扫描，将超时的请求移除。
DefaultEventExecutorGroup defaultEventExecutorGroup：Netty ChannelHandler 线程执行组。
int port：服务端绑定端口。
NettyEncoder encoder：RocketMQ 通信协议（编码器）。
NettyDecoder decoder：RocketMQ 通信协议（解码器）。
NettyConnectManageHandler connectionManageHandler：Netty 连接管路器 Handler，主要实现对连接的状态跟踪。
NettyServerHandler serverHandler：NettyServer 端核心业务处理器。

NettyRequestProcessor

基于 Netty 实现的请求命令处理器，即在服务端各个业务处理逻辑，例如处理消息发送的 SendMessageProcessor。

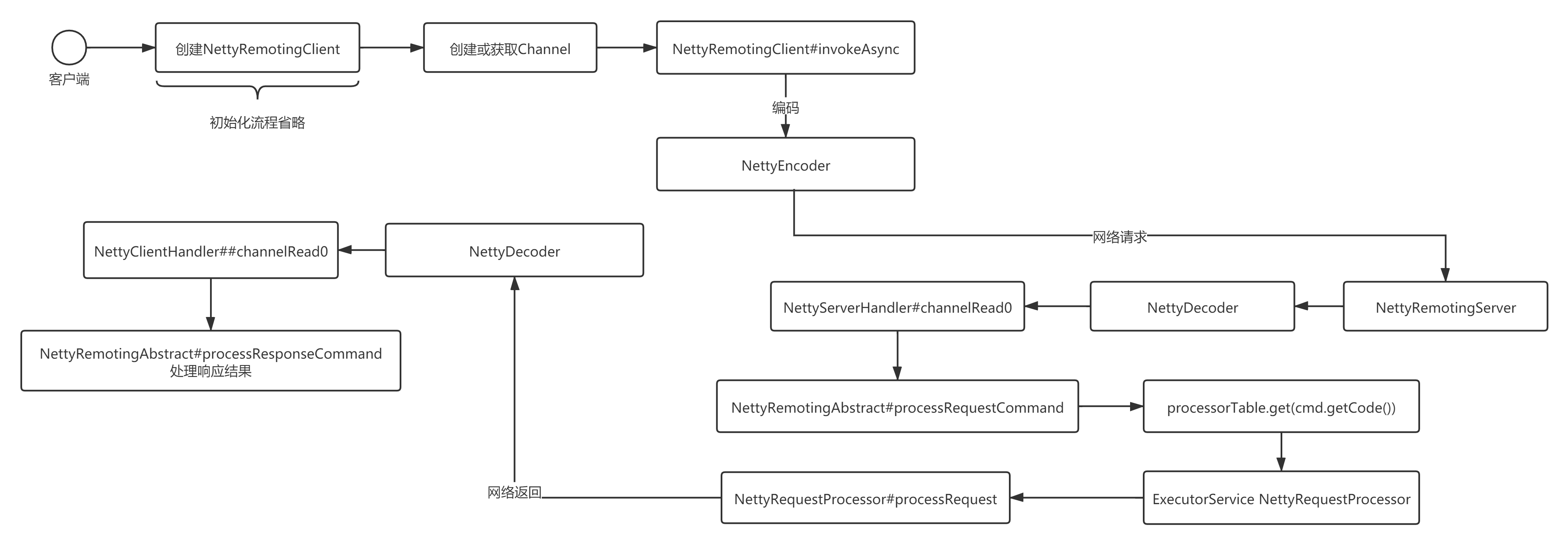

关于 NettyRemotingServer、NettyRemotingClient 将在下文继续深入探讨，通过类图的方式对了解 Netty 网络设计的精髓还不太直观，下面再给出一张流图，进一步阐释 RocketMQ 网络设计的精髓。

其核心关键点说明如下：

上述流程图将省略 NettyRemotingClient、NettyRemotingServer 的初始化流程，因为这些将在下文详细阐述。

NettyRemotingClient 会在需要连接到指定地址先通过 Netty 相关 API 创建 Channel，并进行缓存，下一次请求如果还是发送到该地址时可重复利用。
然后调用 NettyRemotingClient 的 invokeAsync 等方法进行网络发送，在发送时在 Netty 中会进行一个非常重要的步骤：对请求编码，主要是将需要发送的请求，例如 RemotingCommand，将该对象按照**特定的格式（协议）**转换成二进制流。
NettyRemotingServer 端接收到二进制后，网络读请求就绪，进行读请求事件处理流程。首先需要从二进制流中识别一个完整的请求包，这就是所谓的解码，即将二进制流转换为请求对象，解码成 RemotingCommand，然后读事件会传播到 NettyServerHandler，最终执行 NettyRemotingAbstract 的 processRequestCommand，主要是根据 requestCode 获取指定的命令执行线程池与 NettyRequestProcessor，并执行对应的逻辑，然后通过网络将执行结果返回给客户端。
客户端收到服务端的响应后，读事件触发，执行解码（NettyDecoder），然后读事件会传播到 NettyClientHandler，并处理响应结果。

Netty 网络编程要点

对网络编程基本的流程掌握后，我们接下来学习 NettyRemotingServer、NettyRemotingClient 的具体实现代码，来掌握 Netty 服务端、客户端的编写技巧。

基于网络编程模型，通常需要解决的问题：

网络连接的建立
通信协议的设计
线程模型

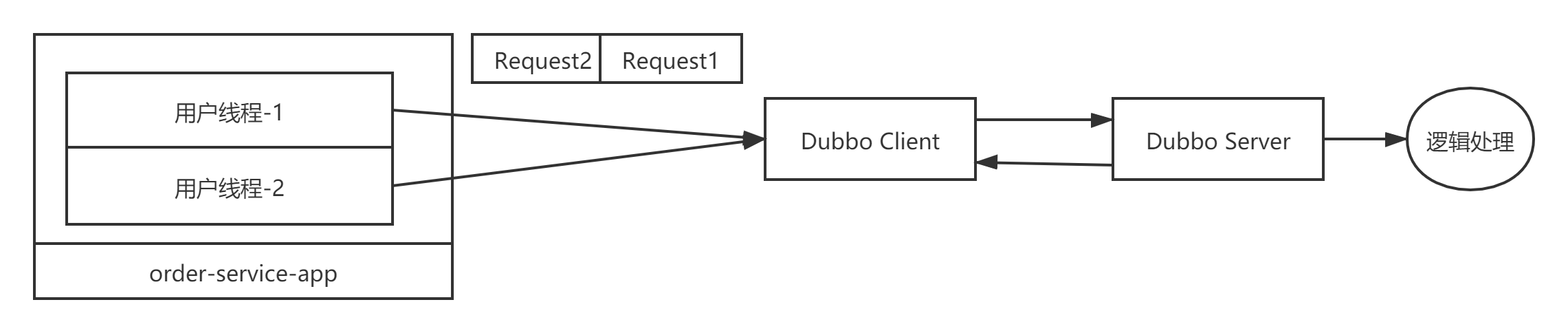

基于网络的编程，其实是面向二进制流，我们以大家最熟悉的的 Dubbo RPC 访问请求为例进行更直观的讲解，Dubbo 的通讯过程如下所示：

例如一个订单服务 order-serevice-app，用户会发起多个下单服务，在 order-service-app 中就会对应多个线程，订单服务需要调用优惠券相关的微服务，多个线程通过 dubbo client 向优惠券发起 RPC 调用，这个过程至少需要做哪些操作呢？

创建 TCP 连接，默认情况下 Dubbo 客户端和 Dubbo 服务端会保持一条长连接，用一条连接发送该客户端到服务端的所有网络请求。
将请求转换为二进制流，试想一下，多个请求依次通过一条连接发送消息，那服务端如何从二级制流中解析出一个完整的请求呢，例如 Dubbo 请求的请求体中至少需要封装需要调用的远程服务名、请求参数等。这里其实就是涉及所谓的自定义协议，即需要制定一套通信规范。
客户端根据通信协议对将请求转换为二进制的过程称之为编码，服务端根据通信协议从二级制流中识别出一个个请求，称之为解码。
服务端解码请求后，需要按照请求执行对应的业务逻辑处理，这里在网络通信中通常涉及到两类线程：IO 线程和业务线程池，通常 IO 线程负责请求解析，而业务线程池执行业务逻辑，最大可能的解耦 IO 读写与业务的处理逻辑。

接下来我们将从 RocketMQ 中是如何使用的，从而来探究 Netty 的学习与使用。

Netty 客户端编程实践

1. 客户端创建示例与要点

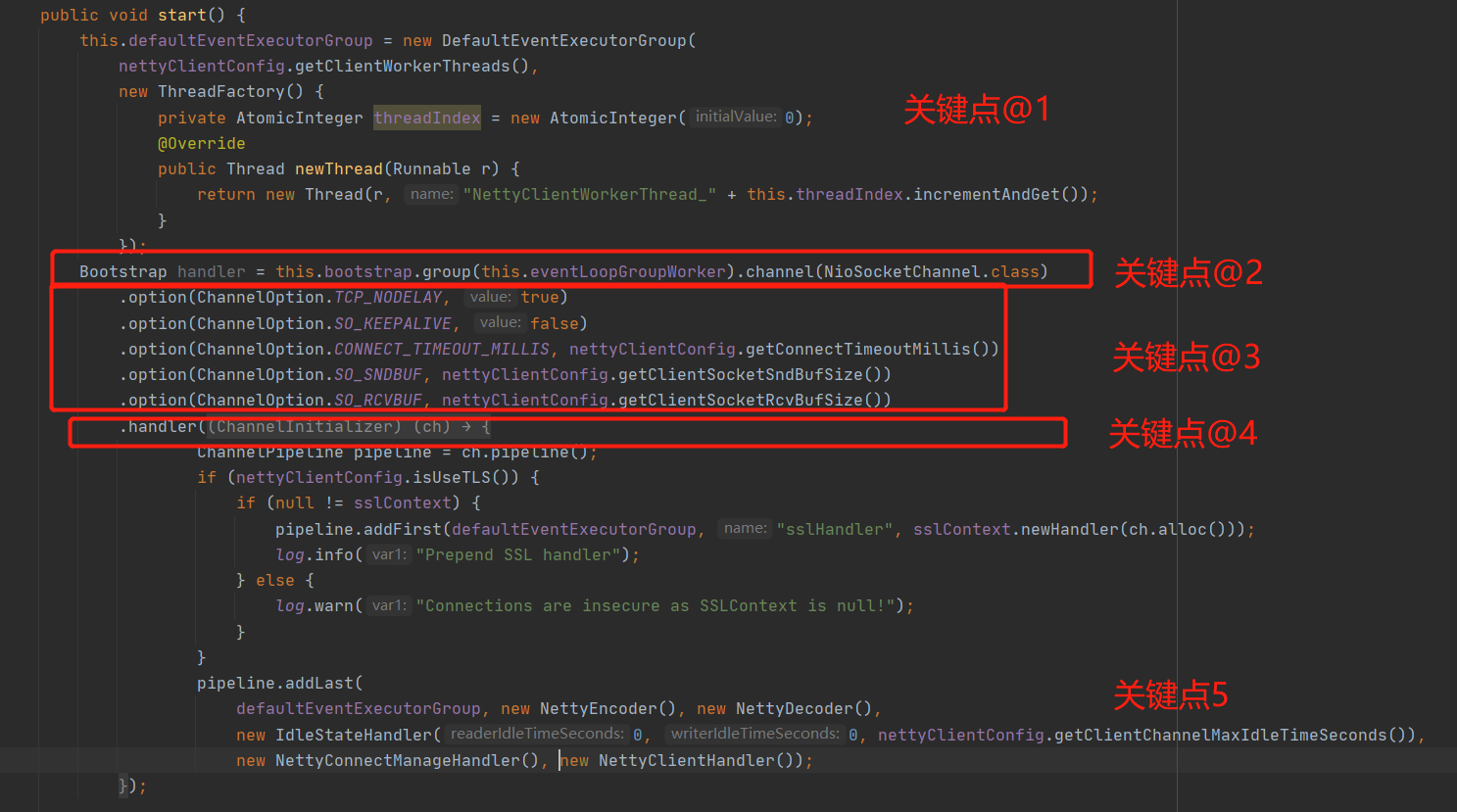

在 RocketMQ 中客户端的实现类：NettyRemotingClient。其创建核心代码被封装在 start 方法中，其代码截图如下图所示：

上述代码基本就是使用 Netty 编程创建客户端的标准模板，其关键点说明如下。

创建 DefaultEventExecutorGroup，默认事件执行线程组，后续事件处理器即（ChannelPipeline 中 addLast 中事件处理器）在该线程组中执行，故其本质就是一个线程池。

通过 Netty 提供的工具类 Bootstrap 来创建 Netty 客户端，其 group 方法指定一个事件循环组（EventLoopGroup），即 Work 线程组，主要是封装事件选择器（java.nio.Selector），默认情况下读写事件在该线程组中执行，俗称 IO 线程，但可以改变默认行为，下面会对这个加以详细解释；同时通过 chanel 方法指定通道的类型，基于 NIO 的客户端，通常使用 NioSocketChannel。

通过 Bootstrap 的 option 设置网络通信相关的参数，通常情况下会指定如下参数：

TCP_NODELAY：是否禁用 Nagle，如果设置为 true 表示立即发送，如果设置为 false，如果一个数据包比较小，会尝试等待更多的包在一起发送。
SO_KEEPALIVE：由于笔者对网络掌握深度不够，这里建议大家百度去查看与网络相关的知识，我们通常可以参考主流的做法，设置该值为 false。
CONNECT_TIMEOUT_MILLIS：连接超时时间，客户端在建立连接时如果在该时间内无法建立连接，则抛出超时异常，建立连接失败。
SO_SNDBUF、SO_RCVBUF：套接字发送缓存区与套接字接收缓存区大小，在 RocketMQ 该值设置为 65535，及默认为 64kb。

通过 Bootstrap 的 hanle 方法构建事件处理链条，通常通过使用 new ChannelInitializer<SocketChannel>()。

通过 ChannelPipeline 的 addLast 方法构建事件处理链，这里是基于 Netty 的核心扩展点，应用程序的业务逻辑就是通过该事件处理器进行切入的。RocketMQ 中事件处理链说明如下：

NettyEncoder：RocketMQ 请求编码器，即协议编码器。
NettyDecoder：RocketMQ 请求解码器，即协议解码器。
IdleStateHandler：空闲检测。
NettyConnectManageHandler：连接管理器。
NettyClientHandler：Netty 客户端业务处理器，即处理“业务逻辑”。

即基于 Netty 的编程，主要包括制定通信协议（编码解码）、业务处理。下文会一一介绍。

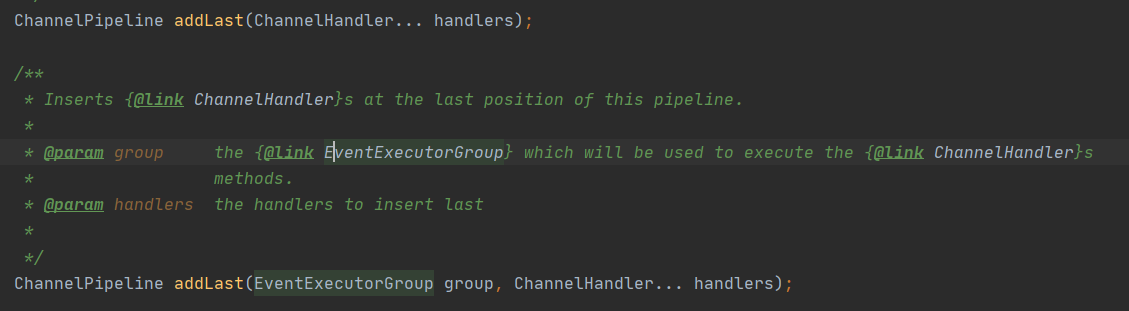

ChannelPipeline 的 addLast 方法重点介绍：

如果调用在添加事件处理器时没有传入 EventExecutorGroup，那事件的执行默认在 Work 线程组，如果指定了，事件的执行将在传入的线程池中执行。

2. 创建连接及要点

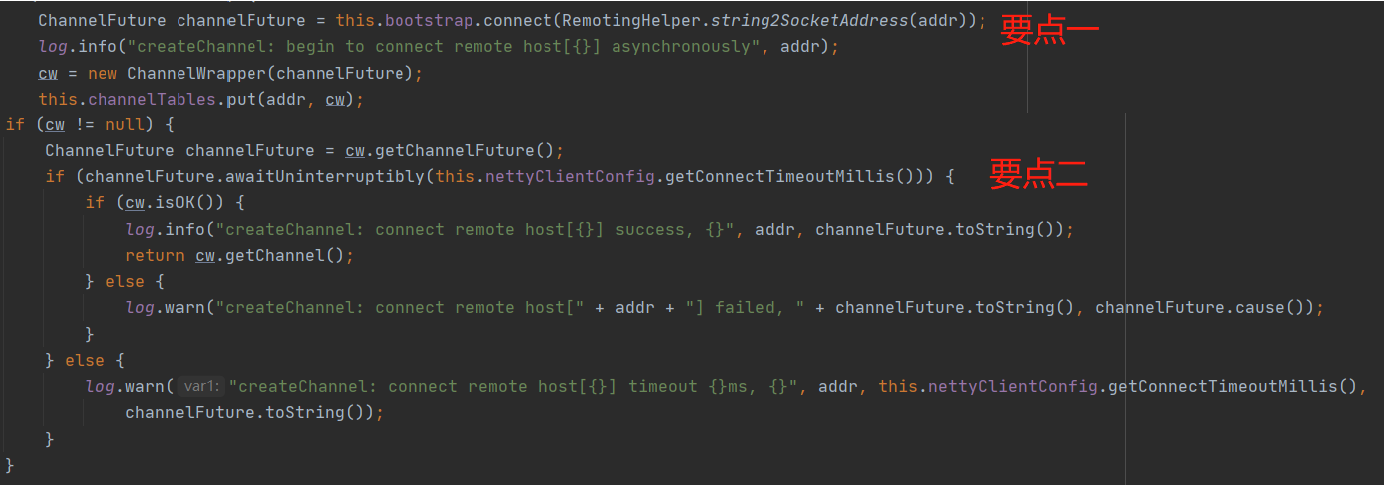

上面的初始化并没有创建连接，在 RocketMQ 中在使用时才会创建连接，当然连接创建后就可以复用、缓存，即我们常说的长连接。基于 Netty 创建连接的示例代码如下：

这个基本上也是基于 Netty 的客户端创建连接的模板，其实现要点如下：

通过使用 Bootstrap 的 connect 创建一个连接，该方法会立即返回并不会阻塞，然后将该连接加入到 channelTables 中进行缓存。
由于 Bootstrap 的 connect 方法创建连接时只是返回一个 Future，在使用时通常需要同步等待连接成功建立，故通常需要调用 ChannelFuture 的 awaitUniteruptibly(连接建立允许的超时时间)，等待连接成功建立，该方法返回后还需要通过如下代码判断连接是否真的成功建立：

public boolean isOK() {

      return this.channelFuture.channel() != null && this.channelFuture.channel().isActive();

  }

3. 请求发送示例

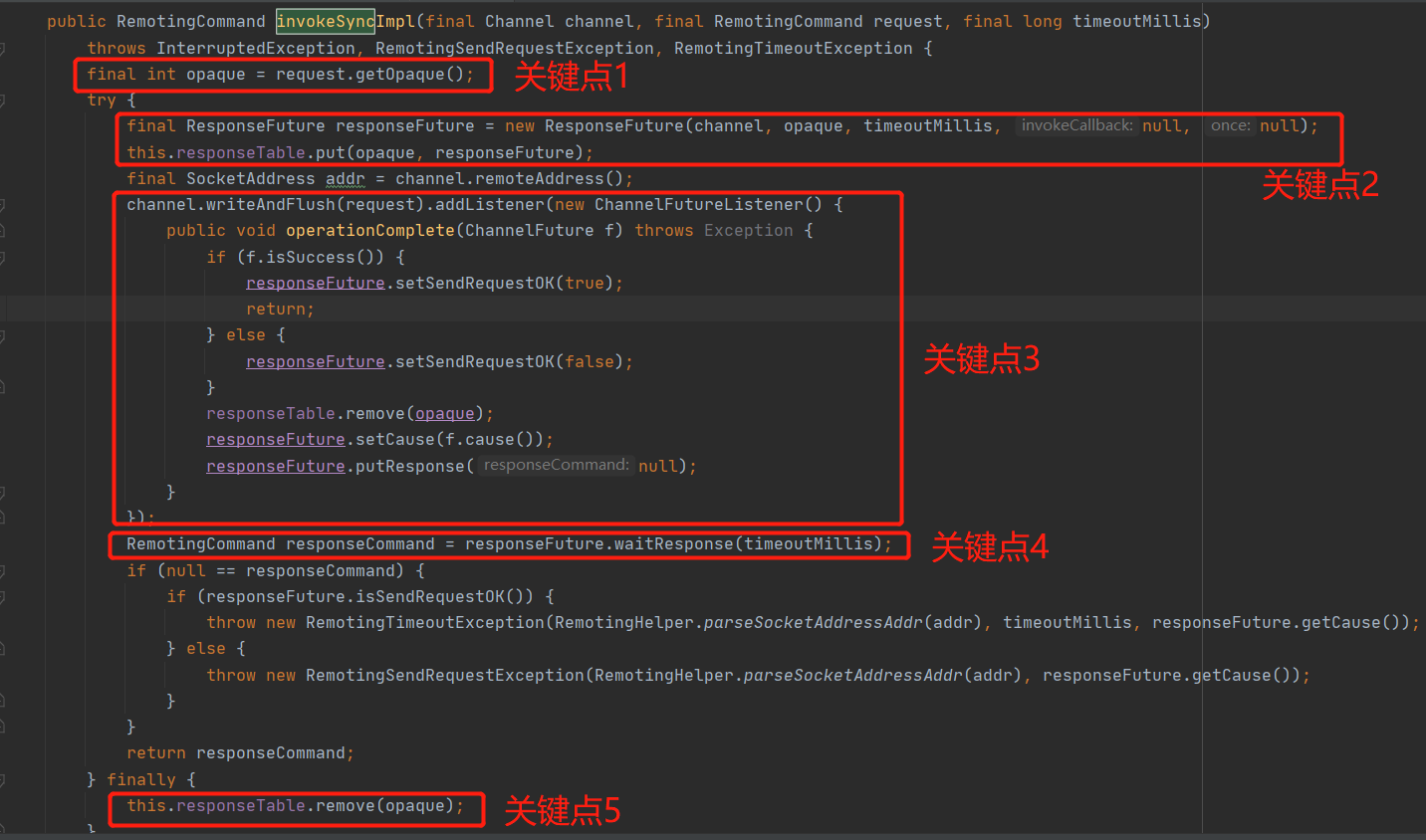

以同步消息发送为例我们来看一下消息发送的使用示例，其示例代码如下：

使用关键点如下：

首先会为每一个请求进行编号，即所谓的 requestId，在这里使用便利 opaque 来表示，在单机内唯一即可。
然后基于 Future 模式，创建 ResponseFuture，并将其放入到ConcurrentMap<Integer /* opaque */, ResponseFuture> responseTable，当客户端收到服务端的响应后，需要根据 opaque 查找到对应的 ResponseFuture，从而唤醒客户端。
通过使用 CHannel 的 writeAndFlush 方法，将请求 Request 通过网络发送到服务端，内部会使用编码器 NettyEncoder 将 RemotingCommand request 编码二级制流，并使用 addListener 添加回调函数，在回调函数中进行处理，唤醒处理结果。
同步调用的实现方式，通过调用 Future 的 waitResponse 方法，收到响应结果该方法被唤醒。

Netty 服务端编程实践

1. Netty 服务端创建示例

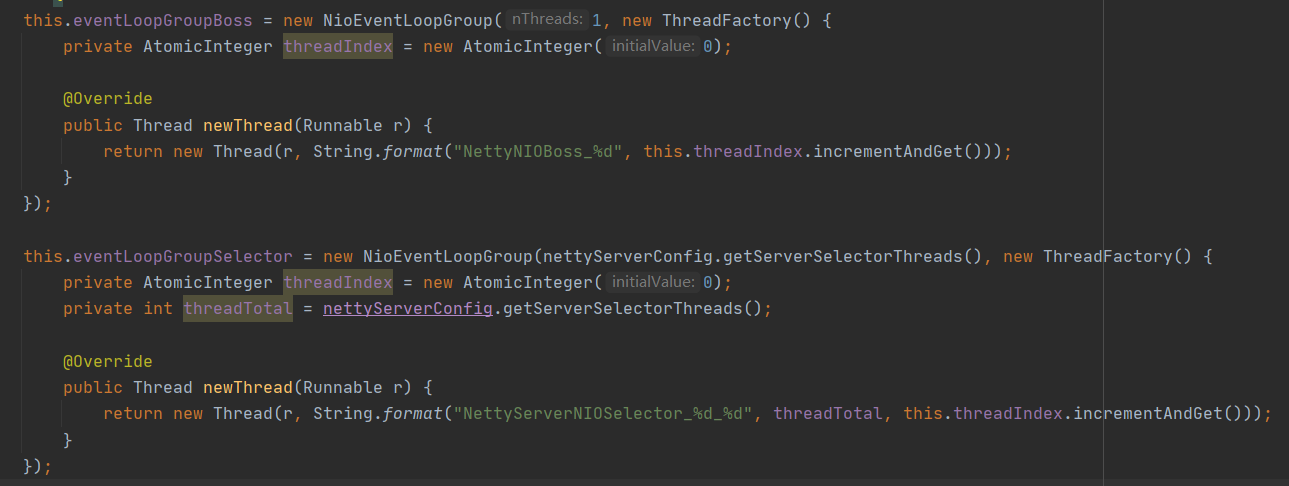

Step1：创建 Boss、Work 事件线程组。Netty 的服务端线程模型采用的是主从多 Reactor 模型，会创建两个线程组，分别为 Boss Group 与 Work Group，其创建示例如下图所示：

通常 Boos Group 默认使用一个线程，而 Work 线程组通常为 CPU 的合数，Work 线程组通常为 IO 线程池，处理读写事件。

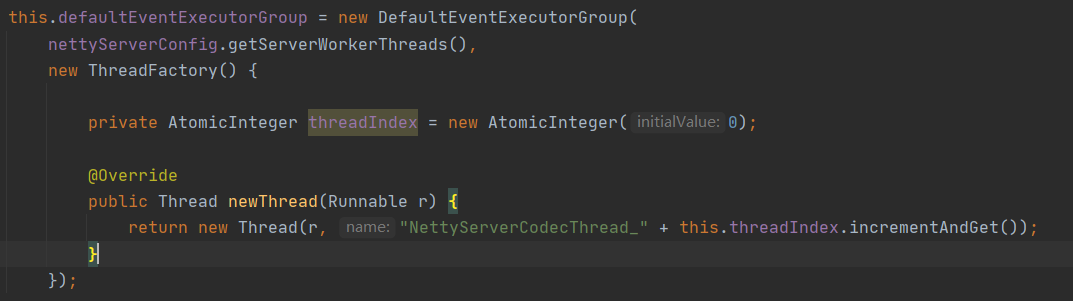

Step2：创建默认事件执行线程组。

关于该线程池的作用与客户端类似，故不重复介绍。

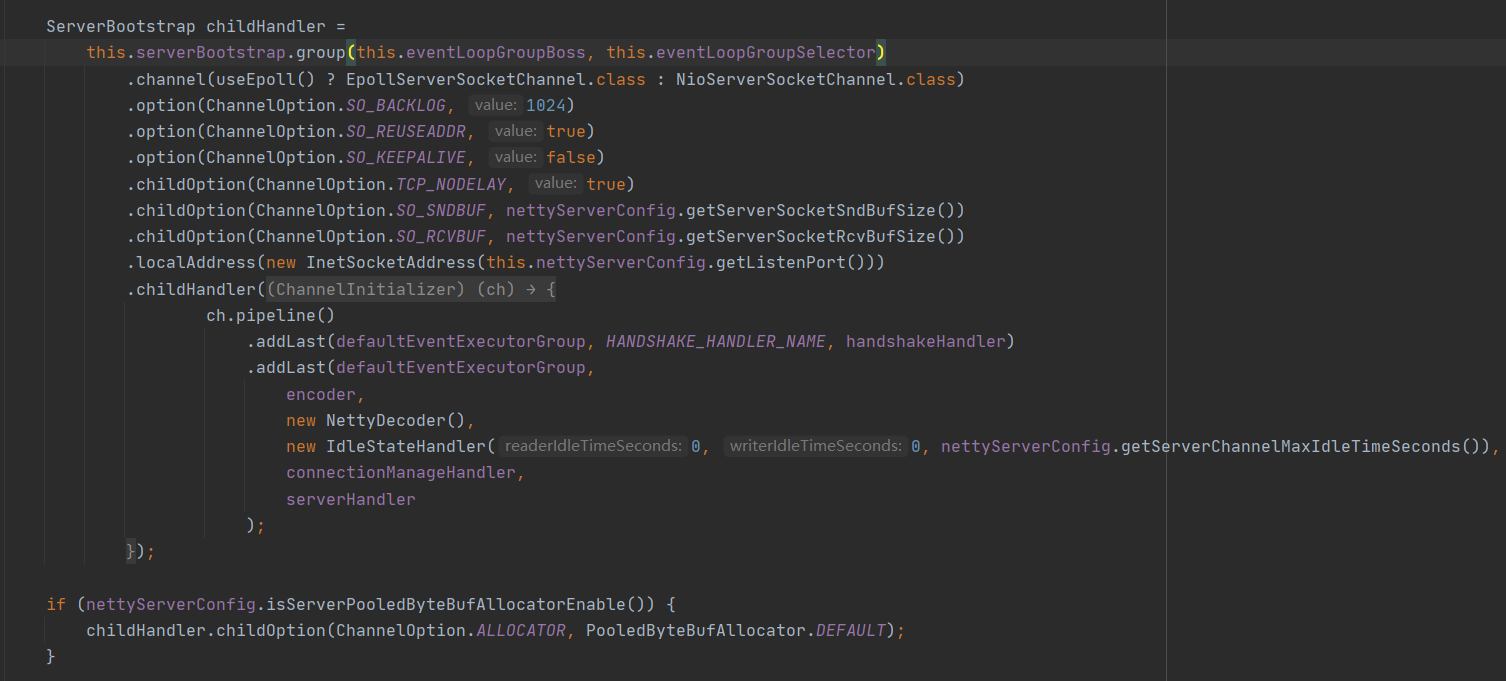

Step3：使用 Netty ServerBootstrap 服务端启动类构建服务端。（模板）

通过 ServerBootstrap 构建的关键点如下：

通过 ServerBootstrap 的 group 的指定 boss、work 两个线程组。
通过 ServerBootstrap 的 chanel 方法指定通道的类型，通常有 NioServerSocketChannel、EpollServerSocketChannel。
通过 option 方法设置 EpollServerSocketChannel 相关的网络参数，即监听客户端请求的网络通道相关的参数。
通过 childOption 方法设置 NioSocketChannel 的相关网络参数，即读写 Socket 相关的网络参数。
通过 localAddress 方法绑定到服务端指定的 IP、端口。
通过 childHanlder 方法设置实际处理监听器，是应用程序通过 Netty 编程主要的业务切入点，与客户端类似，其中 ServerHandler 为服务端的业务处理 Handler，编码解码与客户端无异。

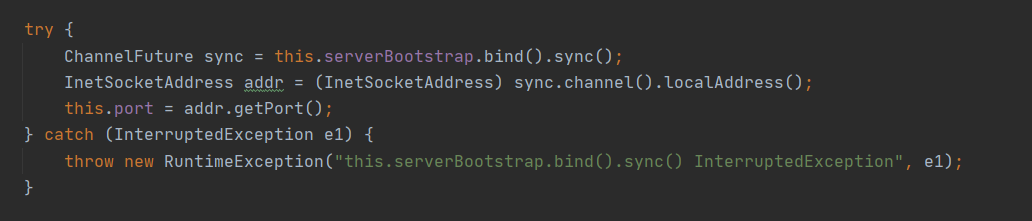

Step4：调用 ServerBootstrap 的 bind 方法绑定到指定端口。

ServerBootstrap 的 bind 的方法是一个非阻塞方法，调用 sync() 方法会变成阻塞方法，即等待服务端启动完成。

2. Netty ServerHandler 编写示例

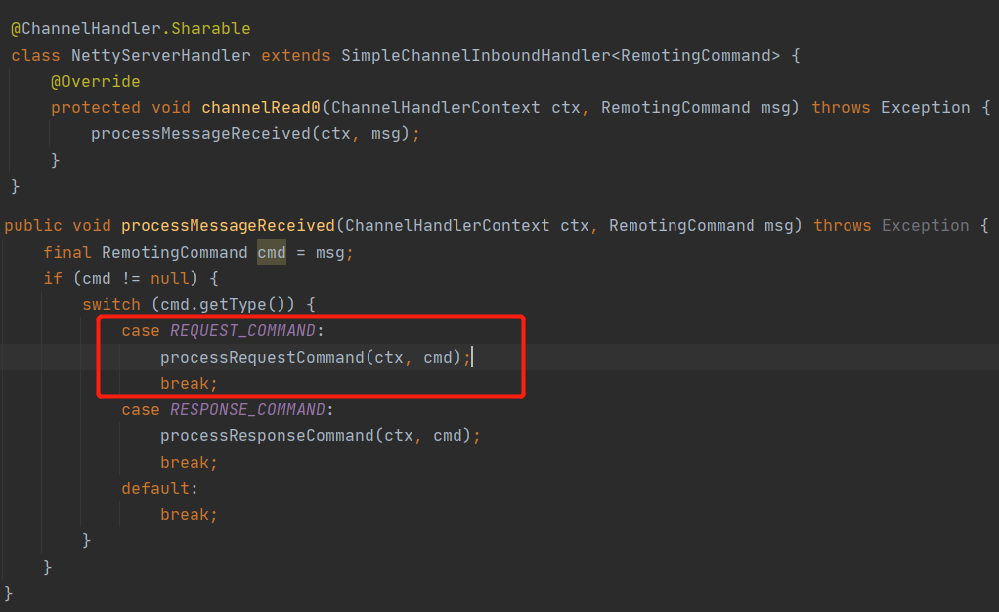

服务端在网络通信方面无非就是接受请求并处理，然后将响应发送到客户端，处理请求的入口通常通过定义 ChannelHandler，我们来看一下 RocketMQ 中编写的 Handler。

服务端的业务处理 Handler 主要是接受客户端的请求，故通常关注的是读事件，可以通常继承 SimpleChannelInboundHandler，并实现 channelRead0，由于已经经过了解码器（NettyDecoder），已经将请求解码成具体的请求对象了，在 RocketMQ 中使用 RemotingCommand 对象，只需面向该对象进行编程，processMessageReceived 该方法是 NettyRemotingClient、NettyRemotingServer 的父类，故对于服务端来会调用 processReqeustCommand 方法。

在基于 Netty4 的编程，在 ChannelHandler 加上@ChannelHandler.Sharable 可实现线程安全。

温馨提示：在 ChannelHandler 中通常不会执行具体的业务逻辑，通常是只负责请求的分发，其背后会引入线程池进行异步解耦，在 RocketMQ 的实现中更加如此，在 RocketMQ 提供了基于“业务”的线程池隔离，例如会为消息发送、消息拉取分别创建不同的线程池。这部分内容将在下文详细介绍。

协议编码解码器

基于网络编程，通信协议的制定是最最重要的工作，通常关于通信协议的设计套路如下：

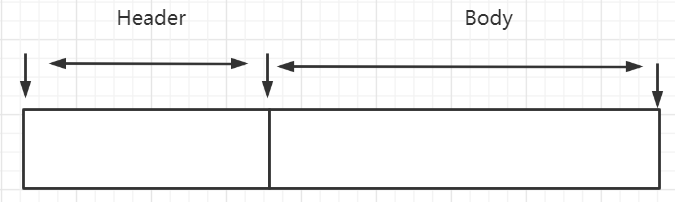

通常采用的是 Header + Body 这种结构，通常 Header 部分是固定长度，并且在 Header 部分会有一个字段来标识整条消息的长度，至于头结点中是否会放置其他字段。这种结构非常经典，实现简单，特别适合在接收端从二进制流中解码请求，其关键点如下：

接收端首先会尝试从二级制流中读取 Header 长度个字节，如果当前可读取字节不足 Header 长度个字节，先累计，等待更多数据到达。
如果能读取到 Header 长度个字段，按照 Header 的格式读取该消息的总长度，然后尝试读取总长度的消息，如果不足，说明还未收到条完整的消息，等待更多数据的到达；如果缓存区中能读取到一条完整的消息，就按照消息格式进行解码，按照特定的格式，将二级制转换为请求对象，例如 RocketMQ 的 RemotingCommand 对象。

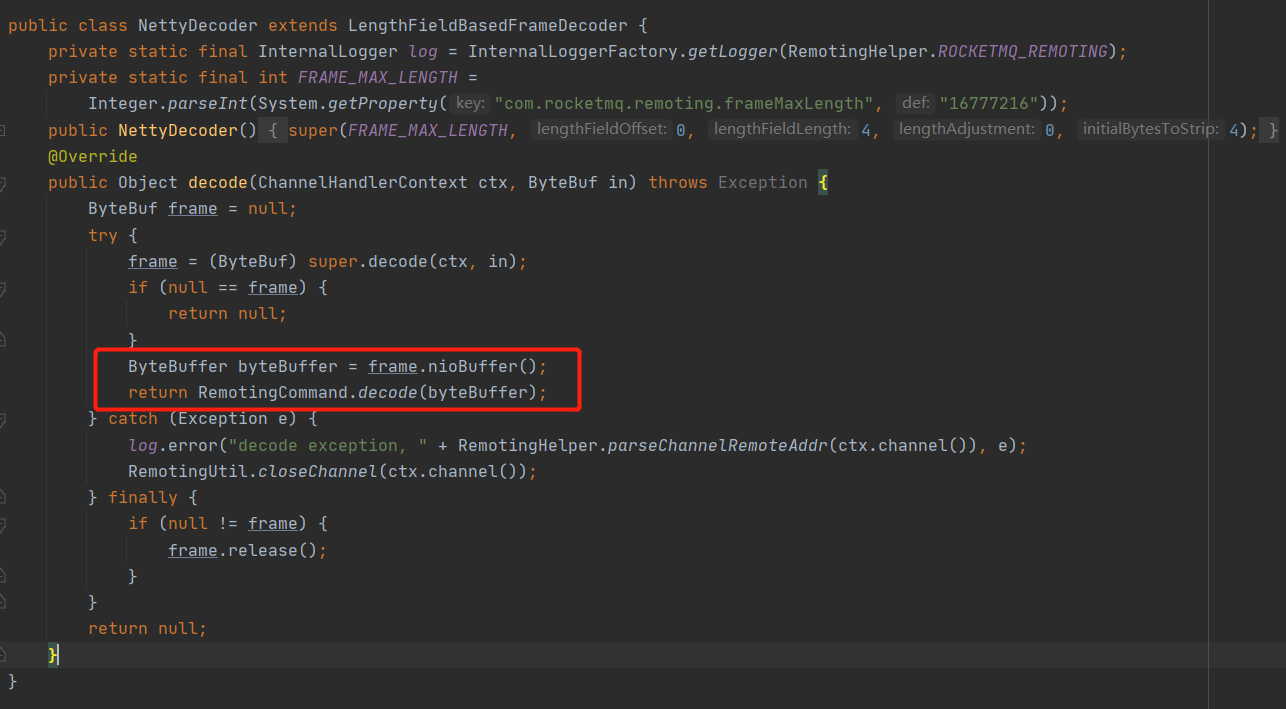

由于这种模式非常通用，故 Netty 提供了该解码的通用实现类：LengthFieldBasedFrameDecoder，即能够从二级制流中读取一个完整的消息自己缓存区，应用程序自己实现将 ByteBuf 转换为特定的请求对象即可，NettyDecoder 的示例如下：

而 NettyEncoder 的职责就是将请求对象转换成 ByteBuf，即转换成二级制流，这个对象转换为上图中协议格式（Header + Body）这种格式即可。

线程隔离机制

通常服务端接收请求，经过解码器解码后转换成请求对象，服务端需要根据请求对象进行对应的业务处理，避免业务处理阻塞 IO 读取线程，通常业务的处理会采用额外的线程池，即业务线程池，RocketMQ 在这块采用的方式值得我们借鉴，提供了不同业务采用不同的线程池，实现线程隔离机制。

RocketMQ 为每一个请求进行编码，然后每一类请求会对应一个 Proccess（业务处理逻辑），并且将 Process 注册到指定线程池，实现线程隔离机制。

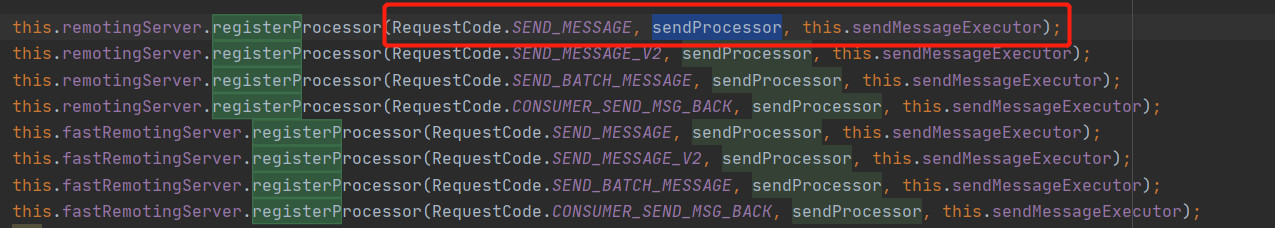

Step1：首先在服务端启动时会先进行静态注册，将请求处理器与执行的线程池进行对应，其代码示例如下：

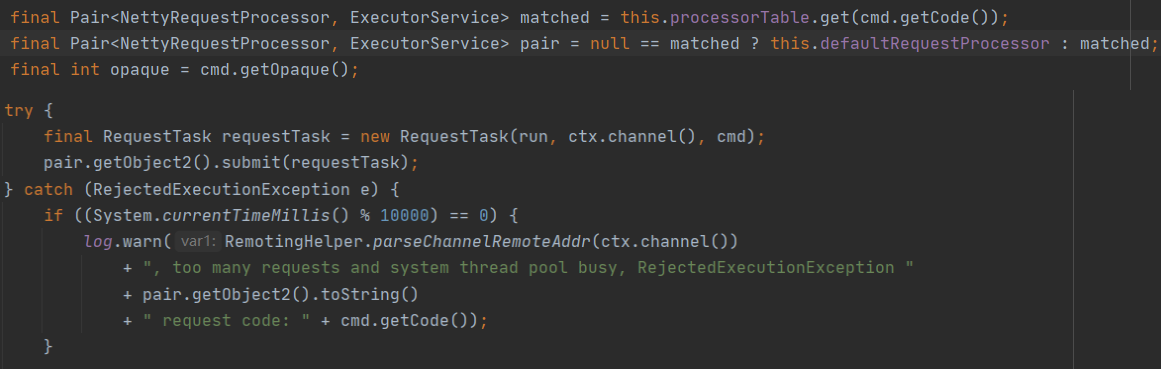

Step2：服务端接受到请求对象后，根据请求命令获取对应的 Processor 与线程池，然后将任务提交到线程池中执行，其代码示例如下所示（NettyRemotingAbstract#processRequestCommand）。

本篇就介绍到这里了，以 RocketMQ 中使用 Netty 编程为切入点，梳理出基于 Netty 进行网络编程的套路。
